影響耐根穿刺防水卷材耐穿刺性能的原因有哪些？這些你都知道么？

文章出處：責(zé)任編輯：查看手機(jī)網(wǎng)址人氣：-發(fā)表時(shí)間：2019-10-25 15:38:00【大中小】

預(yù)鋪防水卷材在地下墊層鋪設(shè)后，工人會(huì)在上面搬運(yùn)、綁扎鋼筋等，為防止重物對(duì)卷材造成穿刺而出現(xiàn)滲漏現(xiàn)象，該類卷材必須具有一定的抗穿刺性能，那么耐根穿刺防水卷材的耐穿刺性能強(qiáng)弱到底和什么有關(guān)系呢？下面就跟著小編一起來看看

HDPE/EVA體系的抗穿刺性能

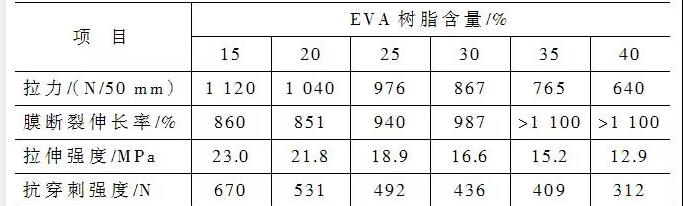

以HDPE為主體樹脂，添加EVA樹脂進(jìn)行改性，考察EVA樹脂含量對(duì)片材（厚度為1.0 mm）力學(xué)性能和抗穿刺性能的影響，結(jié)果見表1。

隨著體系中EVA樹脂含量的增加，片材的拉力、拉伸強(qiáng)度、邵氏硬度不斷減小，膜斷裂伸長率不斷增大。這是因?yàn)殡S著EVA樹脂含量的增加，醋酸乙烯單體的比例增大，體系的結(jié)晶度降低，引起力學(xué)性能下降、韌性增加、硬度減小。同時(shí)，片材的抗穿刺強(qiáng)度隨著EVA樹脂含量的增加呈減小趨勢(shì)，并在EVA樹脂添加至40%時(shí)已經(jīng)不能達(dá)到標(biāo)準(zhǔn)要求。

NS06/PP體系的抗穿刺性能

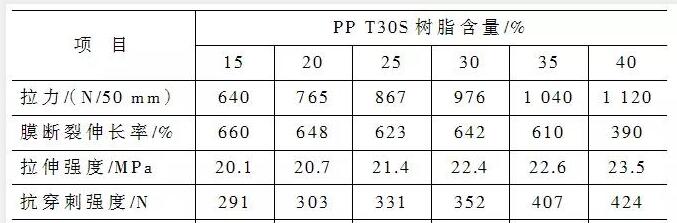

以NS06為主體樹脂，通過添加不同比例的PP T30S樹脂進(jìn)行改性，PP T30S樹脂含量對(duì)片材（厚度為1.0 mm）力學(xué)性能和抗穿刺性能影響見表2。

隨著體系中PP T30S樹脂含量的增加，片材的拉力、拉伸強(qiáng)度、抗穿刺強(qiáng)度及邵氏硬度均呈增大趨勢(shì)。其中，拉力、抗穿刺強(qiáng)度受PP T30S樹脂含量的影響較大，隨著PP T30S樹脂含量的增加，這兩項(xiàng)指標(biāo)增長較快，而膜斷裂伸長率呈下降趨勢(shì)，且當(dāng)PP T30S樹脂含量增加至40%時(shí)，試驗(yàn)時(shí)已經(jīng)出現(xiàn)試樣一拉就斷的現(xiàn)象，無法滿足力學(xué)性能指標(biāo)要求。同時(shí)，隨著PP T30S樹脂含量的增加，片材的硬度增長較快，無法滿足實(shí)際應(yīng)用施工需求。

片材厚度對(duì)抗穿刺性能的影響

抗穿刺性能評(píng)估的是防水卷材抵制外界硬物破壞的能力，不同厚度的防水卷材在實(shí)際施工應(yīng)用過程中對(duì)環(huán)境的適應(yīng)能力不同。GB/T 23457—2017規(guī)定P類卷材的全厚度最小規(guī)格為1.2 mm，廠家實(shí)際設(shè)計(jì)時(shí)此規(guī)格產(chǎn)品的主體材料（片材）厚度均為0.9 mm，為便于同其他變量比較，設(shè)計(jì)以1.0 mm厚片材為基準(zhǔn)。

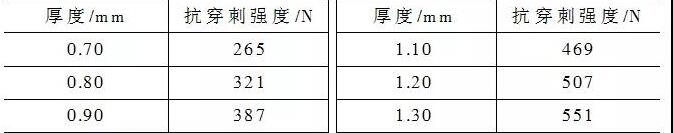

以HDPE為主體樹脂、EVA樹脂含量為30%的配方體系為例，考察了不同片材厚度對(duì)抗穿刺性能的影響，結(jié)果如表3所示。
